Produkcja niestandardowych okrągłych aluminiowych płytek PCB LED: materiały, specyfikacje i kontrole jakości

Niestandardowa okrągła aluminiowa płytka PCB LED może wyglądać jak prosta okrągła płytka drukowana z metalowym rdzeniem, ale przygotowanie jej do produkcji wymaga czegoś więcej niż tylko zdefiniowania jej średnicy i grubości miedzi. Tablica musi być dokładnie zgodna z dokumentacją projektową, pasować do zamierzonego zespołu oświetleniowego oraz spełniać wymagania elektryczne i mechaniczne ustalone przed rozpoczęciem produkcji. Nawet niewielkie różnice w obrysie, otworach montażowych lub układzie komponentów mogą powodować problemy podczas montażu płytki PCB w gotowej oprawie.

W przypadku producentów oświetlenia LED proces produkcyjny wpływa również na decyzje zakupowe. Prototyp może zostać zaakceptowany do testów, ale powtarzające się zamówienia wymagają stałych wymiarów, specyfikacji materiałów i jakości powierzchni. Jeżeli szczegóły te nie są jasno udokumentowane, partie produkcyjne mogą różnić się od zatwierdzonej próbki lub wymagać niepotrzebnych korekt podczas montażu.

Produkcja niestandardowych okrągłych aluminiowych płytek PCB LED wiąże się z kilkoma połączonymi decyzjami, od przeglądu oryginalnych plików projektowych po sprawdzenie gotowych płytek przed wysyłką. Wiedza o tym, jakie informacje należy podać, jakie specyfikacje potwierdzić i jakie dokumenty dotyczące jakości należy zażądać, pomaga kupującym skuteczniej komunikować się z producentem płytek PCB i zmniejsza możliwe do uniknięcia opóźnienia.

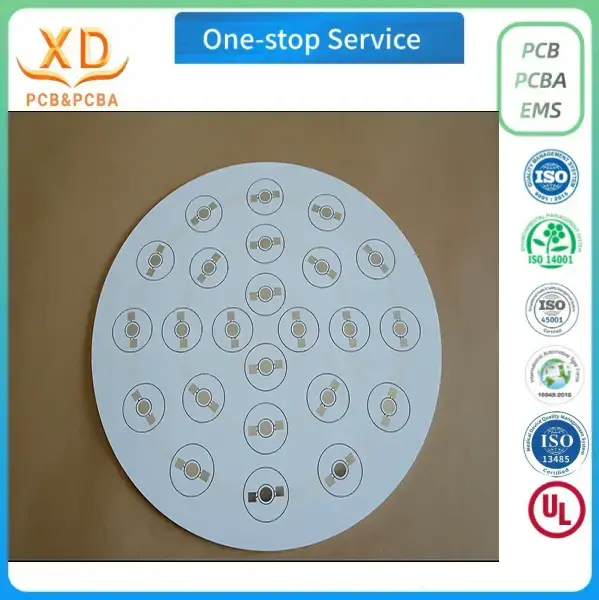

Co wyróżnia niestandardową produkcję okrągłych płytek LED LED?

Okrągłe płytki PCB mają inny profil mechaniczny niż konwencjonalne płytki prostokątne. Ich kontury często nawiązują do kształtu obudowy lampy, odbłyśnika, konstrukcji rozpraszającej ciepło lub płyty montażowej. Niektóre projekty mają prostą zaokrągloną krawędź, podczas gdy inne zawierają wycięcia, otwory na śruby, wycięcia lub sekcje usunięte w celu umieszczenia elementów wewnętrznych.

Funkcje te należy uwzględnić równolegle z układem elektrycznym. Płyta może odpowiadać średnicy nominalnej na rysunku, a mimo to nie będzie pasować, jeśli otwory montażowe zostaną źle rozmieszczone lub odstęp od krawędzi będzie niewystarczający. W przypadku produktów oświetleniowych produkowanych seryjnie niewielka niedopasowanie wymiarowe może mieć wpływ na montaż całej partii.

Aluminiowe PCB wprowadzają inny zestaw rozważań. W przeciwieństwie do konwencjonalnej płytki FR-4, płytka drukowana z aluminiowym rdzeniem metalowym zazwyczaj zawiera przewodzącą warstwę obwodu, elektrycznie izolującą warstwę dielektryczną i aluminiową podstawę. Dielektryk oddziela obwód od metalowej podstawy, zapewniając jednocześnie ścieżkę termiczną między nimi. Konkretna konstrukcja i właściwości materiału zależą od konstrukcji płyty i wybranego systemu materiałowego.

Dlatego w przypadku okrągłych tablic LED producent musi pracować zarówno ze wzorem obwodu, jak i zarysem mechanicznym. Pliki produkcyjne powinny określać grafikę miedzianą, obwód płyty, otwory i inne istotne cechy. Specyfikacje materiałów i wymagania dotyczące grubości również muszą zostać potwierdzone przed produkcją.

Celem nie jest po prostu wyprodukowanie deski, która wygląda okrągło. Polega na wyprodukowaniu płytki drukowanej zgodnej z zatwierdzonym projektem, którą można włączyć do zamierzonego produktu oświetleniowego bez nieoczekiwanych zmian.

Wybór materiału i aluminiowa podstawa

Dobór materiału należy rozpocząć od wymagań gotowego produktu oświetleniowego. Przed potwierdzeniem specyfikacji materiałowej kupujący muszą wziąć pod uwagę zamierzone środowisko pracy, wymiary płytki, metodę montażu, projekt elektryczny i wymagania termiczne.

Aluminiowa podstawa jest ważną częścią konstrukcji. Zapewnia wsparcie mechaniczne i służy jako część ścieżki termicznej pod warstwą obwodu. Jej grubość i właściwości mogą wpływać na sztywność, wagę i możliwość dopasowania płyty do dostępnej obudowy.

Xinda PCB wymienia stop aluminium 5052 w swojej niestandardowej, okrągłej aluminiowej płytce drukowanej LED. W prezentowanym produkcie grubość gotowej płyty wynosi 1,0–2,5 mm, a grubość miedzi 1–2 uncji. Są to przydatne specyfikacje referencyjne dla nabywców rozważających ten produkt, ale rzeczywiste wymagania produkcyjne należy potwierdzić w odniesieniu do zatwierdzonego projektu.

Ogólny zakres przetwarzania aluminiowych płytek PCB jest szerszy niż opisana specyfikacja produktu. W zależności od obowiązujących wymagań konstrukcyjnych i produkcyjnych, podany ogólny asortyment obejmuje gotowe płyty o grubości 0,4–3,0 mm i grubości miedzi 1–6 uncji. Tych ogólnych możliwości nie należy interpretować w ten sposób, że każda kombinacja jest dostępna dla każdego projektu płytki okrągłej.

Liczby te stanowią specyfikacje referencyjne i nie zastępują przeglądu produkcji. Przed złożeniem zamówienia kupujący powinni potwierdzić wymagane ułożenie stosu, wagę miedzi, strukturę izolacji i wymiary mechaniczne.

Warto także rozróżnić grubość miedzi od grubości gotowej płyty. Masa miedzi opisuje warstwę miedzi, natomiast wykończona grubość odnosi się do gotowej konstrukcji płyty. Obie wartości wpływają na różne części projektu i powinny być rejestrowane oddzielnie w dokumentach produkcyjnych.

Jeśli produkt oświetleniowy jest przeprojektowany, należy raczej sprawdzić istotne zmiany, a nie zakładać, że są wymienne. Inna aluminiowa podstawa lub konstrukcja dielektryczna może mieć wpływ na właściwości mechaniczne i zachowanie termiczne płyty. Producent powinien ocenić, czy poprawiona specyfikacja jest odpowiednia dla istniejącego układu i wymagań produkcyjnych.

Przygotowanie plików projektowych do produkcji

Przejrzysty zestaw plików projektowych daje producentowi płytek PCB wiarygodną podstawę do produkcji. Niekompletna lub sprzeczna dokumentacja może prowadzić do pytań dotyczących obrysu płytki, wzoru miedzi, rozmieszczenia otworów lub gotowych wymiarów. Rozwiązanie tych pytań po rozpoczęciu produkcji jest zwykle bardziej uciążliwe niż wcześniejsze potwierdzenie szczegółów.

W przypadku niestandardowej okrągłej aluminiowej płytki drukowanej LED pakiet projektowy powinien zawierać informacje potrzebne do odtworzenia zamierzonej płytki. Dokładny zestaw plików zależy od projektu i wymagań producenta, ale zwykle istotne są następujące elementy:

● Pliki Gerber lub równoważne dane produkcyjne: definiują one grafikę miedzianą i inne warstwy produkcyjne wymagane dla płytki.

● Dane wiercenia: Określają lokalizacje i rozmiary otworów, które należy wywiercić.

● Rysunek mechaniczny: przedstawia średnicę zewnętrzną, wycięcia, otwory montażowe, wymiary krytyczne i obowiązujące tolerancje.

● Informacje o warstwach i materiałach: Zapisują zamierzoną konstrukcję płyty, w tym wymagania dotyczące miedzi i izolacji.

● Uwagi produkcyjne: Wyjaśniają wykończenie powierzchni, specjalne wymagania, wymiary referencyjne i wszelkie cechy, które mogą nie być oczywiste na podstawie samej grafiki.

Pliki powinny opisywać tę samą wersję płytki. Na przykład, jeśli rysunek mechaniczny pokazuje poprawioną pozycję otworu montażowego, ale dane produkcyjne nadal zawierają wcześniejsze położenie, producent musi zidentyfikować i usunąć rozbieżność przed kontynuowaniem.

Kontrola wersji ma znaczenie, gdy zaangażowanych jest kilka działów. Zespół inżynierów może zmienić układ diod LED, podczas gdy zespół zakupowy będzie nadal korzystał ze starszego rysunku ofertowego. Prosty identyfikator wersji i data zatwierdzenia mogą pomóc obu stronom w potwierdzeniu, która wersja jest dopuszczona do produkcji.

Kupujący powinni również określić, które wymiary są krytyczne dla montażu. Średnica zewnętrzna może wymagać ścisłego dopasowania do obudowy lampy, podczas gdy inne wymiary mogą wymagać większej elastyczności. Podkreślenie tych różnic pomaga producentowi skupić się na wymaganiach, które mają największe znaczenie dla gotowego produktu.

Jeżeli w płycie znajdują się nietypowe wycięcia, blisko rozmieszczone otwory lub wąska część krawędziowa, cechy te powinny być wyraźnie widoczne na rysunku. Jeżeli projekt ma wąskie tolerancje, kupujący powinien poprosić producenta o potwierdzenie wykonalności, zamiast zakładać, że każdy wymiar można wyprodukować bez regulacji.

Przekształcenie projektu w plan produkcyjny

Gdy pliki będą już dostępne, producent musi je przejrzeć przed rozpoczęciem produkcji. Przegląd ten łączy założenia projektowe z praktycznymi wymaganiami dotyczącymi produkcji płyt.

Pierwszym zadaniem jest sprawdzenie, czy materiał, grubość płyty, specyfikacja miedzi i zarys są zgodne z żądaną konstrukcją. Producent może wówczas sprawdzić, czy grafika zawiera wystarczającą ilość informacji dla wymaganych warstw oraz czy wymiary lub uwagi nie kolidują ze sobą.

Planowanie produkcji musi również uwzględniać zamawianą ilość. Zamówienia prototypowe i zamówienia zbiorcze mogą wykorzystywać ten sam podstawowy projekt, ale mają różne priorytety. Celem uruchomienia prototypu jest często weryfikacja dopasowania mechanicznego lub wstępna ocena elektryczna. Zamówienie zbiorcze kładzie większy nacisk na powtarzalność, konsekwentną kontrolę i zarządzanie zatwierdzoną dokumentacją produkcyjną.

W przypadku tablic okrągłych na szczególną uwagę podczas tej recenzji zasługuje zarys. Sama średnica nominalna może nie opisywać wszystkich wymagań mechanicznych. Otwory montażowe, wycięcia i wycięcia mogą decydować o ułożeniu płyty wewnątrz produktu końcowego. Cechy te należy porównać z rysunkiem przed wydaniem projektu.

Producent powinien także wyjaśnić kupującemu wszelkie nierozwiązane kwestie techniczne. Jeżeli brakuje wymaganego wymiaru, lepiej uzyskać pisemne potwierdzenie niż przyjmować założenia, które mogłyby mieć wpływ na gotową deskę.

Ten etap jest okazją do ustalenia praktycznych szczegółów, takich jak dostępność materiału, wykończenie powierzchni, ilość próbek, oczekiwana wielkość produkcji i wymagania dotyczące pakowania. Zapewnia także obu stronom wspólny zapis specyfikacji, które zostaną wykorzystane do oceny gotowego zamówienia.

Jak kontrolowany jest proces produkcji PCB

Produkcja aluminiowych płytek PCB składa się z kilku etapów, a każdy etap ma inny cel. Dokładna metoda produkcji zależy od projektu płytki, ale weryfikacja materiału, tworzenie wzoru obwodu, nakładanie maski lutowniczej i kontrola końcowa składają się na końcowy wynik.

Kontrola przychodzącego materiału jest wczesnym punktem kontrolnym. Producent sprawdza dostarczony materiał pod kątem wymagań zamówienia zanim wejdzie on do produkcji. Jeżeli rodzaj lub grubość materiału nie jest zgodna z zatwierdzoną specyfikacją, rozbieżność należy usunąć przed dalszą obróbką.

Następnie materiał jest przygotowywany do wymaganego rozmiaru. Podczas obrazowania obwodu zamierzony wzór miedzi jest przenoszony na materiał roboczy. Trawienie usuwa niechcianą miedź, tworząc elementy obwodu określone przez grafikę. Wynik zależy od dokładności dostarczonych danych projektowych i kontroli procesu produkcyjnego.

Drukowanie maski lutowniczej następuje tam, gdzie wymaga tego projekt płytki. Maska lutownicza zapewnia pokrycie wyznaczonych obszarów obwodu, pozostawiając dostępne niezbędne odsłonięte obszary. Jego rozmieszczenie i wygląd należy sprawdzić pod kątem zatwierdzonych wymagań graficznych i produkcyjnych.

Obróbka powierzchniowa to kolejna ważna część procesu. Wybrane wykończenie należy potwierdzić przed produkcją, ponieważ ma to wpływ na odsłonięte powierzchnie miedziane i ich przydatność do zamierzonych warunków montażu i przechowywania.

Kontrola odbywa się w odpowiednich momentach produkcji, a nie polega wyłącznie na kontroli wizualnej na końcu. W stosownych przypadkach zautomatyzowana inspekcja optyczna może pomóc w identyfikacji widocznych defektów układu obwodów. Testowanie elektryczne sprawdza odpowiednie wymagania dotyczące ciągłości elektrycznej i izolacji, wspierane przez metodę testową. Końcowa kontrola jakości sprawdza ukończone deski przed pakowaniem.

Każdy punkt kontrolny dotyczy innego rodzaju problemu. Wizualnie akceptowalna płyta nie jest automatycznie poprawna pod względem elektrycznym, a elektrycznie sprawna płyta może nadal mieć defekt mechaniczny uniemożliwiający instalację. Plan przeglądu powinien zatem odzwierciedlać wymagania ustalone dla konkretnego zlecenia.

Dla kupujących ważną kwestią nie jest po prostu to, czy dostawca posiada proces produkcyjny. Chodzi o to, czy ustalenia dotyczące procesu i inspekcji są odpowiednie dla zamawianej płyty.

Wykończenie powierzchni i odsłonięta miedź

Wykończenie powierzchni należy określić przed rozpoczęciem produkcji. Właściwy wybór zależy od projektu, odsłoniętych obszarów miedzianych i wymagań gotowego produktu oświetleniowego.

Firma Xinda PCB oferuje kilka opcji obróbki powierzchni w ramach ogólnej obróbki aluminiowych płytek PCB: OSP, wyrównywanie lutu gorącym powietrzem (HASL), złoto zanurzeniowe, cyna zanurzeniowa bezołowiowa i srebro zanurzeniowe. Dostępność konkretnej niestandardowej tablicy okrągłej należy potwierdzić podczas wyceny i przeglądu technicznego.

Wykończeń tych nie należy traktować jako opcji wymiennych bez uwzględnienia zastosowania. Różnią się one właściwościami, wymaganiami technologicznymi i przydatnością do poszczególnych warunków montażu. Wybór powinien być zgodny z przeznaczeniem płyty i wymogami odpowiedniego procesu produkcyjnego.

OSP to organiczny środek do konserwacji powierzchni stosowany na odsłoniętą miedź. W przypadku ogólnych specyfikacji przetwarzania Xinda PCB podana grubość OSP wynosi 0,20–0,40 μm. Jest to specyfikacja referencyjna dla tego wykończenia i w stosownych przypadkach powinna zostać potwierdzona dla rzeczywistego zamówienia.

Porównując oferty, kupujący powinni upewnić się, że podane wykończenie powierzchni odpowiada zatwierdzonym wymaganiom. Jeżeli jeden dostawca podaje inne wykończenie od innego, ceny mogą nie odpowiadać produktom równoważnym.

Ta sama zasada ma zastosowanie w przypadku przeniesienia istniejącego projektu na nowego producenta. Wykończenie zastosowane w oryginalnej desce powinno być udokumentowane, a nie wywnioskowane ze zdjęć lub przyjęte na podstawie poprzedniego zamówienia. Zmiana powinna zostać sprawdzona i zatwierdzona, zanim stanie się częścią specyfikacji produkcyjnej.

Kontrole jakości, które mają znaczenie w przypadku okrągłych aluminiowych płytek PCB

Kontrola jakości powinna być powiązana z rysunkiem i przeznaczeniem gotowej deski. Ogólne stwierdzenie, że produkt został sprawdzony, dostarcza ograniczonych informacji, chyba że kupujący rozumie, co zostało sprawdzone.

W przypadku okrągłych aluminiowych płytek PCB LED na uwagę zasługuje kilka obszarów.

Wymiary mechaniczne

Średnicę zewnętrzną, położenie otworów montażowych i określone wycięcia należy sprawdzić z zatwierdzonym rysunkiem. Wymiary te wpływają na możliwość montażu płytki w przeznaczonej dla niej obudowie. Tam, gdzie określono tolerancje, kontrola powinna opierać się na zatwierdzonych granicach, a nie na nieformalnej ocenie wizualnej.

Wzór obwodu

Grafika miedzi powinna być zgodna z opublikowanymi danymi produkcyjnymi. Kontrola optyczna może pomóc w zidentyfikowaniu widocznych defektów, takich jak niepożądane pozostałości miedzi, brakujące obszary wzoru lub inne nieprawidłowości. Kryteria inspekcji powinny być odpowiednie do wymagań projektowych i produkcyjnych płyty.

Stan elektryczny

Testy elektryczne mogą zidentyfikować pewne obwody otwarte i niezamierzone połączenia, w zależności od konfiguracji testu i zasięgu. Kupujący powinni potwierdzić wymagania testowe dla zamówienia, jeśli dla ich zastosowania ważna jest konkretna weryfikacja elektryczna. Test ciągłości lub izolacji nie zastępuje oceny funkcjonalnej kompletnego produktu oświetleniowego LED.

Stan powierzchni

Płytę należy sprawdzić pod kątem widocznych uszkodzeń, zanieczyszczeń i usterek, które mogłyby mieć wpływ na montaż lub określone wykończenie powierzchni. Kryteria inspekcji powinny rozróżniać wady kosmetyczne i wady wpływające na funkcjonowanie lub dopasowanie.

Materiał i grubość

Dostarczony materiał i grubość gotowej płyty powinny być zgodne z zatwierdzoną specyfikacją. Kontrole te są szczególnie ważne, gdy projekt opiera się na konkretnym dopasowaniu w obudowie lampy lub wymaga określonej konstrukcji płyty.

Stan opakowania

Gotowe płyty należy opakować w sposób zabezpieczający je podczas przenoszenia i transportu. Wymagania dotyczące opakowania mogą się różnić w zależności od rozmiaru tektury, ilości zamówienia i procedur odbioru stosowanych przez kupującego.

Żadna pojedyncza kontrola nie obejmuje wszystkich potencjalnych problemów. Kontrola mechaniczna, kontrola optyczna, testy elektryczne i weryfikacja materiałów odpowiadają różnym wymaganiom. Kupujący powinni zatem ustalić kryteria akceptacji odzwierciedlające projekt, zamiast polegać na pojedynczym stwierdzeniu „pozytywny lub negatywny”.

W przypadku zamówień powtarzających się prowadzenie rejestru zatwierdzonych specyfikacji i wymagań dotyczących kontroli ułatwia także porównanie późniejszych partii z pierwotnym zamówieniem.

Próbki prototypów i zatwierdzenie przed produkcją seryjną

Prototyp jest przydatny, ponieważ pozwala kupującemu ocenić fizyczną płytkę przed zakupem większej ilości. Wartość próbki zależy jednak od sposobu jej oceny.

Pierwszym krokiem jest porównanie otrzymanej płytki z zatwierdzonym rysunkiem mechanicznym. Średnicę zewnętrzną, otwory montażowe, wycięcia i całkowitą grubość należy porównać z wymiarami istotnymi dla montażu. Jeśli płytka ma być umieszczona w obudowie lampy, sprawdzenie fizycznego dopasowania może ujawnić problemy, które mogą nie być oczywiste na podstawie samych plików elektronicznych.

Należy również sprawdzić wzór obwodu i wykończenie powierzchni. Jeżeli badania elektryczne stanowią część oceny próbki, wyniki testów należy uwzględnić łącznie z wymaganiami projektowymi. Jeżeli płyta będzie stosowana w kompletnym produkcie oświetleniowym, odpowiednia ocena na poziomie systemu pozostaje obowiązkiem procesu rozwoju produktu.

Wszelkie różnice należy udokumentować przed zatwierdzeniem próbki. Jeśli płytka wymaga poprawionego zarysu lub zmiany danych produkcyjnych, zaktualizowane pliki powinny otrzymać nowy identyfikator wersji. W przeciwnym razie producent może mieć trudności z odróżnieniem zatwierdzonej wersji od wcześniejszej próbki.

Po przyjęciu próbki kupujący powinien zachować zatwierdzony rysunek, specyfikację i odpowiednie zapisy z kontroli. Dokumenty te stanowią punkt odniesienia dla zamówień hurtowych i pomagają zapobiegać przedostawaniu się niezatwierdzonych zmian do produkcji.

Zatwierdzenie próbki nie powinno być traktowane jako formalność. Jest to moment, w którym kupujący potwierdza, że ​​wyprodukowana płyta odpowiada ustalonym wymaganiom na tyle ściśle, aby można było przystąpić do kolejnego etapu projektu.

Zarządzanie powtarzalnymi zamówieniami i spójnością produkcji

Wymagania dotyczące ponownego zamówienia powinny opierać się na zatwierdzonej specyfikacji produktu, a nie na ogólnym opisie, np. „tak samo jak ostatnim razem”. Jest to szczególnie ważne, gdy dostawca obsługuje wiele okrągłych projektów PCB o podobnych średnicach lub grubościach płytek.

Kompletny zapis zamówienia powinien określać produkt, wersję rysunku, materiał, grubość miedzi, grubość gotowej płyty, wykończenie powierzchni, ilość oraz wszelkie specjalne wymagania dotyczące kontroli lub pakowania. Jeżeli specyfikacja ulegnie zmianie, należy o niej poinformować i zatwierdzić ją przed kolejną serią produkcyjną.

Kupujący powinni również wyjaśnić, czy nowe zamówienie wykorzystuje te same zatwierdzone pliki i wymagania materiałowe, co poprzednia partia. Zmiana projektu, zastąpienie materiału lub zmiana wykończenia powierzchni mogą mieć wpływ na porównanie płyty z zatwierdzoną próbką.

W przypadku większych zamówień ważne jest również planowanie dostaw i potwierdzanie ilości. Zespół zakupowy powinien ustalić z dostawcą wymaganą ilość i harmonogram dostaw przed rozpoczęciem produkcji. Jeżeli zamówienie jest podzielone na kilka przesyłek, obie strony powinny uzgodnić obowiązującą dokumentację i wymogi odbioru.

Opakowanie i identyfikacja pomagają w utrzymaniu kontroli zamówienia po opuszczeniu fabryki przez deski. Przejrzyste etykiety mogą ułatwić zespołowi odbierającemu rozróżnienie różnych projektów, wersji lub partii. Jeśli kupujący ma wewnętrzne wymagania dotyczące identyfikowalności, należy uzgodnić konkretny format etykietowania.

Powtarzalność nie zależy od pojedynczego etapu produkcyjnego. Pochodzi to z utrzymywania jasnej specyfikacji, stosowania właściwej rewizji projektu, stosowania odpowiednich kontroli procesu i sprawdzania gotowego produktu pod kątem ustalonych kryteriów akceptacji.

Wybór producenta niestandardowej okrągłej aluminiowej płytki drukowanej LED

Cena ma znaczenie, ale najniższa oferta niekoniecznie jest najodpowiedniejszym wyborem w przypadku tablicy niestandardowej. W sensownym porównaniu należy rozważyć, czy dostawca może spełnić określone wymagania dotyczące materiału, wymiarów, obwodów, wykończenia powierzchni i jakości.

Kupujący mogą zacząć od zwrócenia się do producenta o potwierdzenie wymaganej konstrukcji płyty i zakresu produkcji. Jeżeli projekt wymaga określonej grubości lub gramatury miedzi, oferta powinna wyraźnie określać tę specyfikację. Ogólne oświadczenia dotyczące możliwości nie powinny zastępować potwierdzenia rzeczywistych wymagań produktu.

Kolejnym przydatnym punktem porównania jest proces przeglądu projektu prowadzony przez producenta. Dostawca powinien być w stanie zidentyfikować brakujące informacje lub sprzeczne wymiary przed rozpoczęciem produkcji. Jasna komunikacja na tym etapie może zapobiec możliwym do uniknięcia korektom i sprawić, że wycena będzie dokładniejsza.

Należy również omówić ustalenia dotyczące inspekcji. Kupujący powinni wiedzieć, czy zamówienie obejmuje kontrolę wymiarową, kontrolę optyczną i testy elektryczne, stosownie do przypadku. Jeżeli wymagane są szczególne pomiary lub protokoły kontroli, należy to uzgodnić przed wydaniem zamówienia.

Przykładowy proces może dostarczyć dalszych dowodów na to, jak dostawca radzi sobie z niestandardowymi pracami. Dobrze zarządzane zamówienie próbki powinno być zgodne z określoną specyfikacją i zapewniać jasną podstawę do zatwierdzenia. W przypadku produkcji cyklicznej dostawca powinien także móc pracować na zatwierdzonych plikach i informować, gdy żądana zmiana wpływa na istniejące wymagania.

Na koniec porównaj oferty na równoważnej podstawie. Materiał płyty, wykończona grubość, waga miedzi, wykończenie powierzchni, ilość, wymagania testowe i opakowanie mogą mieć wpływ na podaną cenę. Jeżeli te szczegóły różnią się u poszczególnych dostawców, bezpośrednie porównanie cen może wprowadzać w błąd.

Producent zapewniający jasną komunikację techniczną i udokumentowaną specyfikację produkcji daje kupującym wiarygodną podstawę do oceny zamówienia.

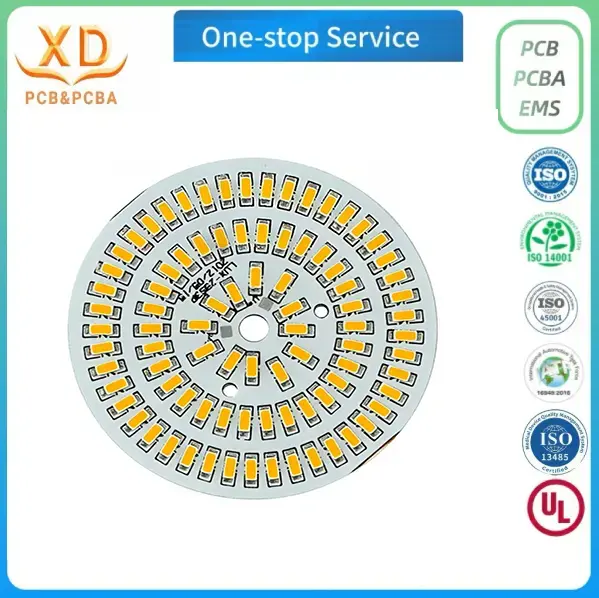

Niestandardowe okrągłe aluminiowe rozwiązania PCB z diodami LED firmy Xinda PCB

Xinda PCB zapewnia produkcję aluminiowych płytek PCB do zastosowań oświetleniowych, w tym niestandardowych okrągłych aluminiowych płytek PCB LED stosowanych w oprawach typu downlight i panelach oświetleniowych. W prezentowanym okrągłym produkcie zastosowano stop aluminium 5052, o podanej grubości gotowej płyty 1,0–2,5 mm i grubości miedzi 1–2 uncji.

Szerszy zakres obróbki aluminiowych płytek PCB obejmuje grubość gotowych płytek 0,4–3,0 mm, grubość miedzi 1–6 uncji oraz podaną minimalną szerokość ścieżki i odstępy między liniami 0,15 mm. Rzeczywiste wymagania dla każdego projektu należy sprawdzić i potwierdzić przed rozpoczęciem produkcji.

Proces produkcyjny obejmuje kontrolę przychodzących materiałów, cięcie, obrazowanie obwodów, trawienie, drukowanie maski lutowniczej, kontrolę AOI, testy elektryczne, końcowe zapewnienie jakości i pakowanie. Akceptowane są niestandardowe próbki i zamówienia ilościowe, co pozwala kupującym omówić swoje wymagania przed przejściem do większych ilości produkcyjnych.

Przy składaniu zapytania o wycenę pomocne jest dostarczenie plików produkcyjnych płyty, rysunku mechanicznego, wymaganego materiału, grubości wykończenia, grubości miedzi, wykończenia powierzchni i wielkości zamówienia. Należy również uwzględnić wszelkie krytyczne tolerancje wymiarowe lub specjalne wymagania kontrolne.

Aby uzyskać szczegółowe informacje o produkcie i zapytania ofertowe, odwiedź stronę Xinda PCB lub skontaktuj się z zespołem pod adresem bluesky@xdpcba.com lub Sales10@xdpcba.com.

Uwagi końcowe przed złożeniem zamówienia

Udana produkcja niestandardowych okrągłych aluminiowych płytek PCB LED rozpoczyna się od jasnej specyfikacji. Materiał, grafika obwodów, zarys płytki, elementy montażowe i wykończenie powierzchni muszą opisywać ten sam zatwierdzony projekt. Następnie należy dopasować wymagania produkcyjne i kontrolne do zamierzonego zastosowania.

Przed złożeniem zamówienia kupujący powinni sprawdzić, czy pliki produkcyjne są kompletne, czy określono wymiary krytyczne i czy podane specyfikacje odpowiadają żądanemu produktowi. Prototyp należy sprawdzić pod kątem tych wymagań, a wszelkie poprawki należy udokumentować przed rozpoczęciem produkcji seryjnej.

W przypadku powtarzających się zamówień zachowanie zatwierdzonych plików projektowych i kryteriów akceptacji pomaga zachować spójność pomiędzy partiami. Poniższe kroki stanowią praktyczną podstawę do współpracy z producentem płytek PCB i dotrzymania harmonogramu niestandardowych projektów oświetlenia LED.
