Co to jest płytka drukowana sterownika LED i jak działa w oświetleniu LED?

Produkt oświetleniowy LED jest tak niezawodny, jak system elektryczny zasilający jego źródło światła. Za widocznymi diodami LED obwód sterownika zarządza wejściem elektrycznym i zapewnia warunki pracy wymagane przez moduł LED. Płytka drukowana obsługująca ten obwód musi uwzględniać komponenty, połączenia elektryczne, strukturę mechaniczną i wymagania produkcyjne określone w projekcie produktu.

Płytka PCB sterownika LED to płytka drukowana służąca do montażu i łączenia elementów elektronicznych sterownika LED. W zależności od architektury produktu może obsługiwać konwersję mocy, regulację prądu, funkcje zabezpieczające lub obwody sterujące. Jego konstrukcja wpływa na rozmieszczenie komponentów, poprowadzenie przewodów elektrycznych, dostęp do montażu i sposób dopasowania sterownika do gotowego produktu oświetleniowego.

Dla menedżera produktu PCB wybór lub opracowanie płytki PCB sterownika LED wymaga czegoś więcej niż tylko potwierdzenia wymiarów płytki i grubości miedzi. Zespół inżynierów musi zdefiniować wymagania elektryczne sterownika, wybrać odpowiednią konstrukcję płytki, przejrzeć układ i ustalić specyfikacje produkcyjne przed wydaniem projektu.

Decyzje te wpływają również na współpracę płytki drukowanej sterownika z płytą świetlną LED. Niektóre produkty oświetleniowe wykorzystują oddzielną płytkę sterownika i płytkę LED, podczas gdy inne integrują funkcje w bardziej kompaktowy zespół. Każdy układ stawia inne wymagania elektryczne, termiczne i mechaniczne.

Co to jest płytka drukowana sterownika LED?

Płytka drukowana sterownika LED to fizyczna platforma, na której montowane i wzajemnie połączone są elementy obwodu sterownika LED. Zapewnia ścieżki przewodzące pomiędzy komponentami, zachowując odstępy, układ i wsparcie konstrukcyjne wymagane przez projekt.

Sama płytka PCB nie reguluje prądu ani nie przetwarza napięcia. Funkcje te realizuje układ elektroniczny zamontowany na płytce. Płytka PCB sprawia, że ​​obwód jest fizycznie wykonalny, zapewniając połączenia miedziane, obszary montażu komponentów i strukturę izolacyjną potrzebną do zamierzonego projektu.

Płytka drukowana sterownika LED może zawierać komponenty, takie jak sterowniki przełączające, tranzystory, diody, rezystory, kondensatory, cewki indukcyjne i złącza. Dokładny zestaw komponentów zależy od topologii sterownika, wymagań wejściowych, charakterystyki wyjściowej i funkcji dodatkowych.

Na przykład sterownik przeznaczony do produktu oświetleniowego zasilanego prądem przemiennym może wymagać innego układu obwodów niż sterownik zasilany ze źródła prądu stałego o niskim napięciu. Niektóre produkty wymagają interfejsów ściemniających, funkcji komunikacyjnych lub dodatkowych funkcji ochronnych. Wymagania te wpływają na wybór komponentów i układ PCB.

Z punktu widzenia rozwoju produktu płytka drukowana sterownika LED jest zatem częścią większego układu elektrycznego. Jej wymagania należy ustalić wraz ze specyfikacją sterownika, charakterystyką modułu LED i konstrukcją mechaniczną kompletnej oprawy.

Płytka, która fizycznie może pomieścić komponenty, niekoniecznie nadaje się do produkcji. Układ obwodu, wymagania dotyczące izolacji, odstępy między komponentami i proces montażu muszą być również zgodne z zamierzonym zastosowaniem.

Jak działa płytka drukowana sterownika LED w oświetleniu LED?

Działanie płytki sterownika LED zależy od zamontowanego na niej obwodu. W typowym systemie oświetlenia LED sterownik otrzymuje energię elektryczną ze źródła i kondycjonuje tę moc tak, aby źródło światła LED mogło działać w określonych granicach elektrycznych.

Diody LED to urządzenia zasilane prądem. Ich napięcie przewodzenia zmienia się w zależności od charakterystyki urządzenia, prądu roboczego i temperatury. Podłączenie modułu LED bezpośrednio do nieodpowiedniego źródła zasilania może skutkować nadmiernym prądem lub niestabilną pracą. Odpowiednio zaprojektowany sterownik zarządza zasilaniem elektrycznym zgodnie z wymaganiami obciążenia LED.

Proces ten można rozpatrywać w kilku etapach funkcjonalnych.

Pobór mocy i kondycjonowanie

Sterownik otrzymuje moc z zamierzonego źródła. W zależności od konstrukcji obwód może obejmować ochronę wejścia, filtrowanie, prostowanie lub inne funkcje kondycjonujące. Wymagany układ zależy od tego, czy źródło dostarcza prąd przemienny, czy stały, oraz od architektury elektrycznej sterownika.

Konwersja mocy

Niektóre sterowniki przekształcają napięcie wejściowe na inny zakres napięcia lub prądu. W zależności od zastosowania można zastosować przetwornice przełączające, obwody liniowe i inne topologie. Każde podejście wiąże się z innymi względami projektowymi, takimi jak wydajność, liczba komponentów, zachowanie termiczne i parametry elektryczne.

Aktualne regulacje

Sterownik reguluje prąd dostarczany do obciążenia LED zgodnie z wybranym projektem obwodu. Sterowniki stałoprądowe są powszechne w oświetleniu LED, ponieważ utrzymują docelowy prąd w określonym zakresie roboczym. Inne systemy mogą wykorzystywać zasilacze stałonapięciowe z dodatkową regulacją prądu zintegrowaną z modułem LED.

Połączenie wyjściowe

Wyjście sterownika łączy się z płytką lub modułem LED. Wybór złącza, polaryzacja, prowadzenie przewodów i rozmieszczenie zacisków muszą odpowiadać mechanicznym i elektrycznym wymaganiom zespołu oświetleniowego.

Ochrona i kontrola

W zależności od produktu sterownik może zawierać zabezpieczenie przed warunkami takimi jak przetężenie, przepięcie czy nadmierna temperatura. Można również włączyć przyciemnianie i inne funkcje sterujące. Funkcje te muszą być wspierane przez projekt obwodu, a nie zakładane, że są obecne na każdej płytce drukowanej sterownika LED.

PCB łączy komponenty realizujące te funkcje. Jego układ musi obsługiwać wymagane ścieżki elektryczne, biorąc pod uwagę poziomy prądu, rozmieszczenie komponentów, izolację, wytwarzanie ciepła i ograniczenia produkcyjne.

Z tego powodu projektowanie płytki drukowanej sterownika LED należy rozpocząć od wymagań obwodu i zmierzać w kierunku płytki nadającej się do wytworzenia, a nie traktować płytkę drukowaną jako oddzielny element mechaniczny.

Jaka jest różnica między płytką drukowaną sterownika LED a płytką drukowaną oświetlenia LED?

Płytka drukowana sterownika LED i płytka PCB oświetlenia LED mogą być częścią tego samego produktu oświetleniowego, ale wykonują różne zadania.

Płyta sterownicza obsługuje elektronikę warunkującą i regulującą moc. Tablica świetlna LED zawiera diody LED wytwarzające oświetlenie i zapewnia ich połączenia elektryczne. W zależności od projektu tablica świetlna LED może wykorzystywać konstrukcję FR-4, aluminiową MCPCB lub inną odpowiednią konstrukcję.

W produkcie z oddzielnymi płytkami sterownik dostarcza moc elektryczną wymaganą przez moduł LED. Obie płytki muszą być kompatybilne pod względem prądu wyjściowego, zakresu napięcia, rozmieszczenia złączy i integracji mechanicznej.

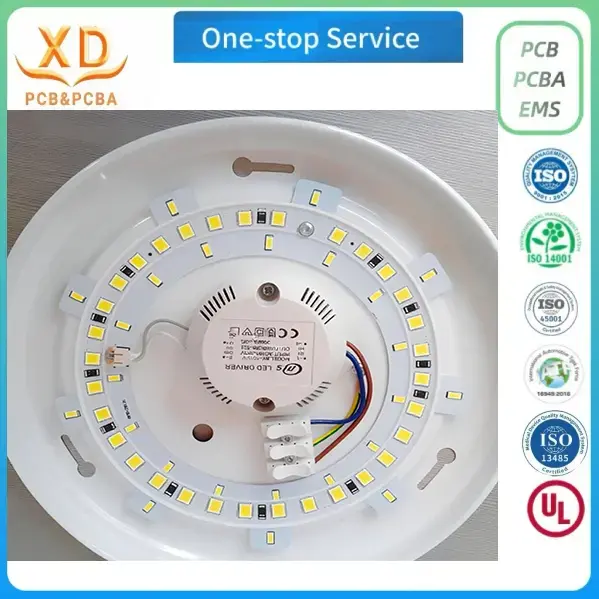

Na przykład oprawa typu downlight LED może mieć sterownik umieszczony w osobnej obudowie i moduł LED zamontowany na metalowej konstrukcji rozpraszającej ciepło. Płytka drukowana sterownika i płytka LED mają różne układy, ponieważ różnią się ich komponenty i funkcje operacyjne.

Zamiast tego lampa kompaktowa może mieć zintegrowaną konstrukcję, w której sterownik i obwody LED mają ściślej powiązany układ fizyczny. To, czy funkcje zostaną umieszczone na oddzielnych płytkach, czy też połączone, zależy od wymagań dotyczących izolacji elektrycznej, dostępnej przestrzeni, warunków termicznych, względów montażowych i kosztu produktu.

Konfiguracji tych nie należy traktować jako wymiennych bez sprawdzenia całego projektu. Obwody integrujące mogą zmniejszyć liczbę oddzielnych zespołów, ale mogą również zmienić wymagania dotyczące trasowania, odstępów, temperatury i serwisowania.

Dlatego menedżer produktu powinien ustalić architekturę elektryczną przed sfinalizowaniem specyfikacji PCB. Kluczową kwestią nie jest po prostu to, jakiego materiału płytki użyć, ale to, w jaki sposób każda sekcja obwodu wpływa na działanie gotowego produktu oświetleniowego.

Dlaczego projekt PCB sterownika LED ma znaczenie?

Obwód sterownika może być w zasadzie poprawny pod względem elektrycznym, ale mimo to może powodować problemy po przeniesieniu na fizyczną płytkę PCB. Układ płytki określa, w jaki sposób komponenty są połączone, ile zajmują miejsca oraz w jaki sposób obwód współdziała z obudową i procesem montażu.

Jedną z ważnych kwestii jest bieżący routing. Ścieżki wysokoprądowe mogą wymagać innych wymiarów ścieżek niż połączenia sygnałowe niskoprądowe. Odpowiednia szerokość miedzi zależy od czynników takich jak prąd, dopuszczalny wzrost temperatury, grubość miedzi, geometria ścieżki i otaczające środowisko termiczne. Uniwersalna wartość szerokości śladu nie może zastąpić obliczeń specyficznych dla projektu.

Zmiana zasilaczy powoduje dodatkowe problemy związane z układem. Pętle prądowe wysokiej częstotliwości, węzły przełączające i wrażliwe sygnały sprzężenia zwrotnego mogą wymagać ostrożnego rozmieszczenia i poprowadzenia. Zły wybór układu może przyczynić się do zakłóceń elektromagnetycznych, niepożądanego sprzężenia lub niestabilnego zachowania obwodu.

Rozstaw komponentów również ma znaczenie. Płytka musi zapewniać odpowiedni prześwit dla korpusów komponentów, zacisków, złączy i sprzętu montażowego. Jeżeli w obwodzie występują niebezpieczne napięcia, odległości izolacyjne i inne wymagania związane z bezpieczeństwem muszą zostać ustalone zgodnie z obowiązującymi normami i projektem produktu.

Jednocześnie należy rozważyć integrację mechaniczną. Płytka sterownika może wymagać otworów montażowych, dostępu do złączy, szczelin lub określonych wymiarów krawędzi, aby zmieścić się w obudowie. Zarys płytki należy porównać z rzeczywistą obudową, a nie opracowywać niezależnie.

Możliwość produkcji to kolejna kluczowa część procesu projektowania. Komponenty należy rozmieścić tak, aby umożliwiały zamierzony sposób montażu. Komponenty o drobnej podziałce, blisko rozmieszczone podkładki, nietypowe kontury płytek i ograniczony dostęp mogą mieć wpływ na planowanie i kontrolę produkcji.

Z punktu widzenia menedżera produktu kwestie te są ze sobą powiązane. Zmiana układu komponentów może mieć wpływ na wymiary płytki, dane produkcyjne, projekt obudowy i kolejność montażu. Przeglądanie całego projektu przed produkcją pomaga zidentyfikować konflikty, choć nadal można je stosunkowo łatwo skorygować.

Który materiał jest odpowiedni na płytkę drukowaną sterownika LED?

Wybór materiału zależy od wymagań elektrycznych, termicznych i mechanicznych obwodu. Najbardziej odpowiedni materiał to taki, który spełnia specyfikację projektu i który można wyprodukować w sposób ciągły dla zamierzonego zastosowania.

FR-4 to laminat epoksydowy wzmocniony włóknem szklanym, powszechnie stosowany w płytkach obwodów elektronicznych. Obsługuje szeroką gamę konwencjonalnych projektów elektronicznych i jest dostępny w różnych grubościach i gatunkach materiałów.

W przypadku PCB sterownika LED, FR-4 może być odpowiedni, gdy jego właściwości elektryczne, ograniczenia termiczne, właściwości izolacyjne i wytrzymałość mechaniczna spełniają wymagania obwodu. Ostateczny wybór nadal musi uwzględniać napięcie robocze, wytwarzanie ciepła przez komponenty, wymagane odległości upływu i odstępu oraz środowisko pracy.

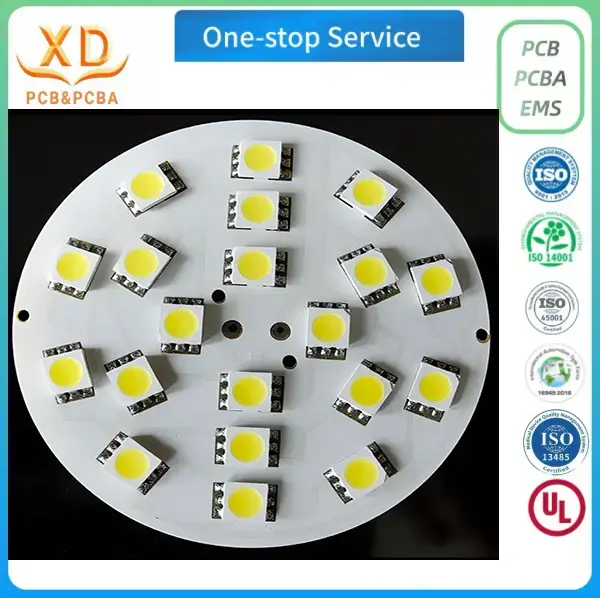

Aluminiowa płytka drukowana z metalowym rdzeniem ma inną konstrukcję. Zwykle zawiera przewodzącą warstwę obwodu miedzianego, izolującą elektrycznie warstwę dielektryczną i aluminiową podstawę. Aluminiowa podstawa zapewnia wsparcie mechaniczne i stanowi część ścieżki termicznej od warstwy obwodów do konstrukcji montażowej płytki.

Aluminiowe MCPCB są często stosowane w modułach źródeł światła LED, gdzie przenikanie ciepła jest ważnym czynnikiem projektowym. Nie są one jednak automatycznie preferowanym wyborem dla każdego obwodu sterownika. Materiał należy ocenić pod kątem wymagań dotyczących izolacji obwodu, rozmieszczenia komponentów, projektu elektrycznego i warunków termicznych.

W niektórych produktach oświetleniowych płytka drukowana sterownika FR-4 i aluminiowa płytka LED współpracują ze sobą. Dzięki temu rozwiązaniu każda płytka może pełnić inną funkcję w całym systemie.

Xinda PCB wymienia FR-4 dla swojej płytki drukowanej sterownika LED i aluminiowe podłoże dla swojej oferty MCPCB. Stanowi to podstawę do omówienia obu typów płyt w ramach projektu oświetlenia LED, ale ostateczna konstrukcja powinna zostać potwierdzona dla konkretnego projektu.

Opracowując niestandardową płytkę PCB LED, kupujący powinni unikać wybierania materiału wyłącznie na podstawie jego nazwy lub ceny. Specyfikacja płytki powinna być zgodna z wymaganiami obwodu i całego produktu oświetleniowego.

Jak należy określić grubość miedzi i grubość płyty?

Grubość miedzi i grubość gotowej płyty to dwie odrębne specyfikacje. Obydwa powinny być jasno określone w dokumentach produkcyjnych, ponieważ wpływają na różne aspekty płyty.

Grubość miedzi opisuje przewodzącą warstwę miedzi. Wpływa to na obciążalność prądową obwodu, chociaż rzeczywista wydajność zależy również od szerokości ścieżki, rozkładu prądu, warunków termicznych i dopuszczalnego wzrostu temperatury.

Grubość gotowej płyty odnosi się do całkowitej grubości ukończonej struktury PCB. Wpływa to na dopasowanie mechaniczne, dostępną przestrzeń, sposób montażu i kompatybilność z obudową.

W przypadku prezentowanego niestandardowego sterownika LED i aluminiowego produktu PCB firma Xinda PCB podaje grubość płytki 1,0–2,5 mm i grubość miedzi 1–2 uncji. Ogólne specyfikacje przetwarzania aluminiowych płytek PCB zapewniają szerszy zakres grubości wykończonej 0,4–3,0 mm i grubości miedzi 1–6 uncji.

Liczby te należy interpretować w zależności od konkretnej konstrukcji produktu. Ogólny zakres obróbki aluminiowych płytek PCB nie dotyczy automatycznie każdej płyty sterownika FR-4 ani każdej możliwej kombinacji materiału i grubości.

Przygotowując zapytanie ofertowe, zespół inżynierów powinien podać wymaganą grubość wykończenia i specyfikację miedzi, zamiast prosić o standardową płytkę standardową. Jeżeli projekt jest jeszcze w fazie rozwoju, producent PCB może dokonać przeglądu proponowanych wymagań i potwierdzić, czy mieszczą się one w dostępnym zakresie produkcyjnym.

Ta sama zasada dotyczy szerokości śladów i odstępów. W ogólnych specyfikacjach procesu aluminiowych płytek PCB firma Xinda PCB podaje minimalną szerokość ścieżki i odstępy między liniami wynoszące 0,15 mm. Jest to ustalony parametr przetwarzania, a nie uniwersalne zalecenie dotyczące ścieżek przenoszących moc. Rzeczywisty projekt musi spełniać wymagania elektryczne i produkcyjne.

Pełna specyfikacja zmniejsza ryzyko, że różni dostawcy będą oferować płyty o różnej konstrukcji. Zapewnia również spójną podstawę do zatwierdzania próbek i powtarzania zamówień.

Jakie informacje są potrzebne w przypadku niestandardowej płytki PCB sterownika LED?

Niestandardowy projekt PCB sterownika LED powinien rozpoczynać się od jasnego zestawu dokumentów inżynieryjnych i produkcyjnych. Wymagane informacje zależą od etapu rozwoju, ale kilka elementów jest szczególnie przydatnych podczas przygotowywania projektu do produkcji.

Wymagania elektryczne

Dokumentacja projektowa powinna określać zamierzone źródło wejściowe, wymagania wyjściowe i odpowiednie warunki operacyjne. W przypadku obwodu sterownika może to obejmować zakresy napięcia, prąd docelowy, charakterystykę obciążenia i wszelkie wymagane funkcje sterujące lub zabezpieczające.

Szczegóły te ustalają kontekst elektryczny dla układu płytki. Bez nich trudno ocenić, czy układ podzespołów i ścieżki przewodzące spełniają założone wymagania.

Dane dotyczące produkcji PCB

Pliki Gerber lub równoważne dane produkcyjne definiują wzory miedzi na płycie i inne warstwy produkcyjne. Pliki wierceń informują o wymaganych lokalizacjach i rozmiarach otworów. Rysunek mechaniczny powinien przedstawiać zarys, wymiary, elementy montażowe i odpowiednie tolerancje.

Pliki muszą reprezentować tę samą wersję projektu. Jeśli rysunek i dane produkcyjne są sprzeczne, rozbieżności należy usunąć przed rozpoczęciem produkcji.

Informacje o materiale i układaniu

Specyfikacja płyty powinna określać zamierzony materiał, strukturę warstw, wykończoną grubość i wymagania dotyczące miedzi. W przypadku płyt z rdzeniem metalowym należy również potwierdzić odpowiednią izolację i konstrukcję na bazie aluminium.

Informacje o montażu

Jeśli projekt obejmuje montaż komponentów, producent może potrzebować zestawienia materiałów, danych o rozmieszczeniu komponentów i rysunków montażowych. Kupujący powinien potwierdzić, jakie usługi montażowe są dostępne i jakie materiały lub pliki należy dostarczyć.

Wymagania dotyczące zamówienia i kontroli

Żądanie powinno określać ilość próbki, oczekiwaną wielkość produkcji, wykończenie powierzchni, jeśli ma to zastosowanie, wymagania dotyczące badań i oczekiwania dotyczące pakowania. Wszelkie wymiary krytyczne lub specjalne kryteria akceptacji należy wcześniej udokumentować.

Podanie tych szczegółów pomoże producentowi PCB dokładniej ocenić żądanie. Umożliwia także zespołom inżynieryjnym i zakupowym spójne porównywanie ofert.

W przypadku niestandardowej usługi projektowania PCB LED wczesna komunikacja jest szczególnie cenna, gdy obwód jest wciąż w trakcie rewizji. Pytania dotyczące brakujących plików, wymagań materiałowych lub ograniczeń produkcyjnych są łatwiejsze do rozwiązania, zanim płytka wejdzie do produkcji.

Co należy sprawdzić przed zatwierdzeniem pierwszej próbki PCB?

Próbka prototypu jest okazją do sprawdzenia, czy wyprodukowana płytka odpowiada wydanemu projektowi i może przejść do kolejnego etapu rozwoju. Ocena powinna opierać się na udokumentowanych wymaganiach, a nie samym wyglądzie.

Zacznij od wymiarów mechanicznych. Sprawdź obrys płytki, otwory montażowe, szczeliny i położenie złączy zgodnie z zatwierdzonym rysunkiem. Jeśli płytka drukowana musi zmieścić się w określonej obudowie, sprawdzenie fizycznego dopasowania może ujawnić zakłócenia, które mogą nie być widoczne w oprogramowaniu do projektowania.

Następnie przejrzyj wymagania dotyczące materiału i grubości. Potwierdź, że próbka jest zgodna z ustaloną specyfikacją i że stan powierzchni płyty jest akceptowalny dla zamierzonego montażu.

Należy również sprawdzić wzór obwodu. Kontrola optyczna może pomóc w zidentyfikowaniu widocznych defektów, natomiast testy elektryczne mogą sprawdzić odpowiednie wymagania dotyczące ciągłości i izolacji. Testy te dotyczą konkretnych aspektów jakości PCB; nie zastępują testów funkcjonalnych całego sterownika LED.

W przypadku zmontowanego sterownika mogą być wymagane dalsze kontrole w celu sprawdzenia rozmieszczenia podzespołów, połączeń elektrycznych i działania obwodu. Dokładna wycena uzależniona jest od wymagań projektu oraz usług montażowych ujętych w zamówieniu.

Jeśli próbka wykryje problem, zapisz wymaganą zmianę i zaktualizuj odpowiednie dokumenty projektowe. Producent powinien otrzymać zatwierdzoną wersję przed wyprodukowaniem kolejnej próbki lub przejściem do produkcji seryjnej.

Zatwierdzenie próbki jest formalnym punktem decyzji. Gdy kupujący zaakceptuje płytkę, zatwierdzone pliki i specyfikacje powinny zostać zachowane jako punkt odniesienia dla kolejnych zleceń produkcyjnych.

W jaki sposób produkcja PCB wpływa na rozwój produktu sterownika LED?

Wymagania produkcyjne należy uwzględnić w trakcie projektowania, a nie po ukończeniu obwodu. Układ, który sprawdza się w prototypie inżynieryjnym, może nadal wymagać dostosowania, zanim będzie można go konsekwentnie wyprodukować.

Na przykład odstępy między komponentami mogą mieć wpływ na dostęp do lutowania i kontrolę. Zarys planszy z nietypowymi wycięciami może wymagać dodatkowego sprawdzenia. Wzór miedziany zbliżony do minimalnych limitów śladu lub odstępów producenta może wymagać potwierdzenia przed wypuszczeniem na rynek.

Proces produkcji zależy także od konstrukcji płyty. Przygotowanie materiału, obrazowanie obwodów, trawienie, nakładanie maski lutowniczej i wykończenie powierzchni muszą być zgodne z wymaganiami wybranego typu PCB. Metody kontroli powinny być dostosowane do projektu płytki i określonych kryteriów akceptacji.

Xinda PCB wymienia kontrolę przychodzących materiałów, cięcie, obrazowanie, trawienie, drukowanie maski lutowniczej, kontrolę AOI, testy elektryczne, końcowe zapewnienie jakości i pakowanie wśród swoich operacji związanych z produkcją aluminiowych płytek PCB. Konkretny proces i odpowiednie kontrole płytki PCB sterownika LED należy potwierdzić pod kątem jej konstrukcji materiałowej i wymagań dotyczących zamówienia.

Dla menedżera produktu przegląd produkcji nie jest po prostu końcowym krokiem zapewniającym jakość. Łączy specyfikację projektową z praktycznymi wymaganiami produkcji.

Zmiana grubości płyty, wzoru miedzi lub materiału może mieć wpływ na projekt mechaniczny, pliki produkcyjne i ofertę. Zmiany te należy przeglądać w ramach procesu opracowywania produktu, z jasną kontrolą wersji, aby zapewnić, że zespoły inżynieryjne, zakupowe i produkcyjne będą pracować w oparciu o te same informacje.

Czy płytkę drukowaną sterownika LED można dostosować do różnych produktów oświetleniowych?

Tak. Płytkę sterownika LED można zaprojektować w oparciu o wymagania elektryczne i mechaniczne konkretnego produktu oświetleniowego. Stopień dostosowania zależy od projektu obwodu, możliwości produkcyjnych i informacji dostępnych producentowi.

Kompaktowa żarówka, komercyjny downlight i przemysłowa oprawa oświetleniowa mogą wymagać różnych ustawień sterowników. Ich wymagania dotyczące zasilania, układ komponentów, wymiary obudowy, rozmieszczenie złączy i środowiska pracy mogą się znacznie różnić.

Dostosowanie może obejmować obrys płytki, otwory montażowe, grubość, specyfikację miedzi, prowadzenie obwodów i inne wymagania produkcyjne. Jeśli projekt obejmuje montaż, konieczne może być również zdefiniowanie rozmieszczenia komponentów i dokumentacji montażowej.

Jednak dostosowywanie powinno zaczynać się od jasnych wymagań dotyczących produktu. Zmiana kształtu lub grubości płytki nie powoduje automatycznego przystosowania obwodu do innych warunków pracy. Odpowiedzialny zespół projektowy musi w dalszym ciągu zająć się wydajnością elektryczną, wartościami znamionowymi komponentów, izolacją i obowiązującymi wymaganiami bezpieczeństwa produktu.

Dla kupujących najskuteczniejszym punktem wyjścia jest dostarczenie producentowi dostępnych plików projektowych, wymaganych specyfikacji płytek, planowanej ilości i nierozstrzygniętych pytań technicznych. Jeśli projekt nie jest sfinalizowany, szczegóły te pomagają określić, jakie decyzje należy podjąć przed rozpoczęciem produkcji.

Xinda PCB przyjmuje niestandardowe próbki i zamówienia zbiorcze w ramach swojej oferty PCB. Dokładny materiał, zakres produkcji i dostępne usługi montażu należy potwierdzić przy omawianiu konkretnego projektu sterownika LED.

Końcowe uwagi dotyczące rozwoju PCB sterownika LED

Płytka drukowana sterownika LED to coś więcej niż platforma montażowa komponentów elektronicznych. Jest to fizyczna implementacja obwodu, który musi działać w określonych granicach elektrycznych, mechanicznych i produkcyjnych.

Udany projekt zaczyna się od wymagań sterownika i obciążenia LED. Układ płytki musi obsługiwać zamierzony obwód, a dobór materiału, grubość miedzi, grubość wykończenia i wymiary mechaniczne muszą być zgodne ze specyfikacją produktu.

Informacje o produkcji są równie ważne. Kompletna dokumentacja produkcyjna, spójne zmiany projektu i jasno określone wymagania kontrolne dają producentowi PCB niezawodną podstawę do produkcji. Ocena prototypu daje następnie możliwość sprawdzenia płytki przed kontynuacją projektu.

W przypadku firm zajmujących się oświetleniem LED opracowujących nowy produkt lub zmieniających istniejący projekt decyzje te należy podejmować łącznie, a nie traktować je jako oddzielne zadania. Jasna specyfikacja poprawia komunikację między zespołami inżynieryjnymi, zakupowymi i produkcyjnymi oraz zapewnia mocniejszą podstawę do powtarzania produkcji.

Xinda PCB oferuje opcje PCB, które obejmują sterowniki LED FR-4 i MCPCB z podłożem aluminiowym. W przypadku wymagań specyficznych dla projektu kupujący mogą zapoznać się z niestandardową aluminiową płytką drukowaną sterownika LED do modułów świetlnych LED i potwierdzić odpowiednie specyfikacje przed złożeniem wniosku o wycenę.
